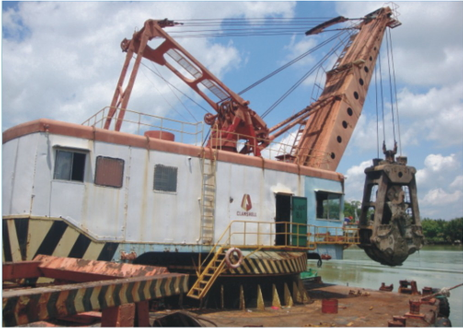

該船主要用于河道清污、海底電纜溝的開挖。原設備為直流M-G傳動方案，故障率高、維修率大、直流發電機組占用空間大，現改為全直流驅動器方案。該起重機有兩種規格的抓斗， 自重分別為63t、45t，起升，開閉電機為2臺P=390KW N=430r／min in=720AED=70％電機，變幅為1臺P=55KW的繞線電機，回轉采用2臺P=70KW，N=1800r／min，in=360A電機，抓斗上升速度為O—35m／min，下降速度為O—45m／min，回轉速度為O—1.5r／min， 變幅速度為20m／min，整船采用S=2000KVA P=1800KWf=60HzU=440V的Caterpillar 3516柴油發電機組供電。直流驅動器采用Siemens 6RA70系列，PLC采用Siemens S7-300系列，整機控制采用Profibus-DP網絡，PLC柜、操作室遠程I／O分站、起升驅動器、開閉驅動器、回轉驅動器、起升卷筒絕對值多圈編碼器、開閉卷筒絕對值多圈編碼器、中心集電器回轉角度絕對值多圈編碼器、安裝在操作室的MP27710.4英寸的觸摸屏經Siemens的RS485隔離器組成控制用Profibus-DP網絡，支持驅動器與開閉驅動器之間采用Peer-to-Pee嗵訊進行抓斗閉斗上升時的高速動態電流平衡PiD控制。整機工作效率可達340m3/h。該項目于2012年2月完成。
