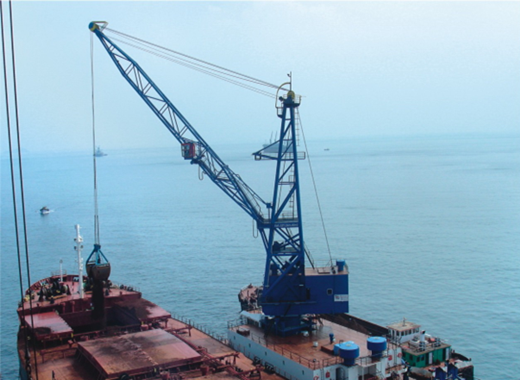

該浮吊整機采用直流傳動方案，船體推進為2臺P=538KW N=1850r／min in=1300A S1電 機，起升、開閉電機為2臺P=538KW N=1850r／min ln=1300A S1 電機，變幅為2臺P=538KWN=1850r／min in=1300A S1 電機剛性并聯，回轉采用3臺P=80KWN=1800r／min ln=550A電機，抓斗上升速度為O—120m／min，下降速度為O—140m／min，回轉速度為O—1.6r／min，變幅速度為O—24m／min，整船采用S=2000KVA P=1800KW f=50Hz U=440V的Caterpillar 3516柴油發電機組供電。直流驅動器采用Siemens 6RA70系列，PLC采用Siemens S7-300系列，整機控制采用Profibus-DP+Ethernet網絡，PLC柜、操作室遠程I／O分站、起升驅動器、開閉驅動器、變幅1#驅動器、變幅2#驅動器、回轉驅動器、起升卷筒絕對值多圈編碼器、開閉卷筒絕對值多圈編碼器、變幅卷筒絕對值多圈編碼器、大臂絞支座絕對值多圈編碼器、中心集電器回轉角度絕對值多圈編碼器經Siemens的RS485隔離器組成控制用Profibus-DP網絡。PLC擴展的 CP343-1以太網模塊與安裝在PLC柜門的MP277 10.4英寸的觸摸屏、安裝在操作室的MP27710.4英寸的觸摸屏經工業以太網交換機組成Ethernet監控網絡。支持驅動器與開閉驅動器之間采用Peer-to-Peer通訊進行高速動態電流平衡PID控制，變幅1#驅動器與變幅2d驅動器之間采用Peer-to-Peer通訊進行速度、力矩跟隨控制。整機工作效率可達1200t/h。該項目于2011年10月完成。
